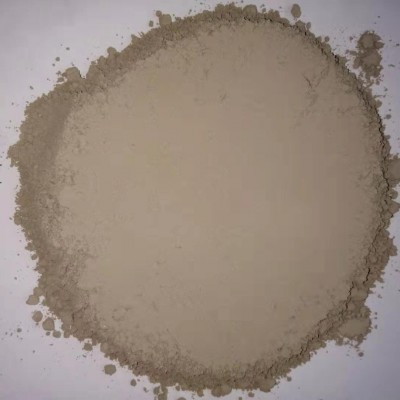

以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的水泥熟料和石灰石、适量石膏共同磨细制成的，具有早期强度高的水硬性胶凝材料，代号R.SAC。强度等级以三天抗压强度表示，分为425、525、625、725四个等级。
技术指标
①比表面积（M2/kg）：≥450
②凝结时间（min）：初凝≥25；终凝≤180；凝结时间可根据用户要求调整；
③各龄期强度指标：
标号 | 抗压强度MPa | 抗折强度MPa | ||||
1d | 3d | 28d | 1d | 3d | 28d | |
42.5 | 30.0 | 42.5 | 45.0 | 6.0 | 6.5 | 7.0 |
52.5 | 40.0 | 52.5 | 55.0 | 6.5 | 7.0 | 7.5 |
62.5 | 50.0 | 62.5 | 65.0 | 7.0 | 7.5 | 8.0 |
72.5 | 55.0 | 72.5 | 75.0 | 7.5 | 8.0 | 8.5 |
主要性能
①早强、高强：一天抗压强度达到35～50MPa，三天达到50～70MPa，随着养护龄期增长强度还不断增长。
②高抗冻性：在0～10℃低正温使用，早期强度是波特兰水泥的5～6倍；在0～-20℃加少量外加剂，3～7天强度可达到设计标号的70～80%，冻融循环300次，强度损失不明显；
③高抗渗性：水泥石结构致密，混凝土抗渗性能是同标号硅酸盐水泥的2～3倍；
④抗碳化性能好，干缩率低；
⑤抗腐蚀性能好，尤其是抗海水腐蚀性能优于高抗硫波特兰水泥，抗腐蚀系数大于1。
主要用途
①冬季施工工程；
②抢修抢建工程；
③喷锚支护工程；
④水工海工工程；
⑤桥梁道路工程；
⑥水泥制品与预制构件生产；
⑦工业与民用建筑
