首页 > 供应产品 > 邱姆 热销 预应力 机械 张拉设备 YDCQ型 液压 穿心式千斤顶

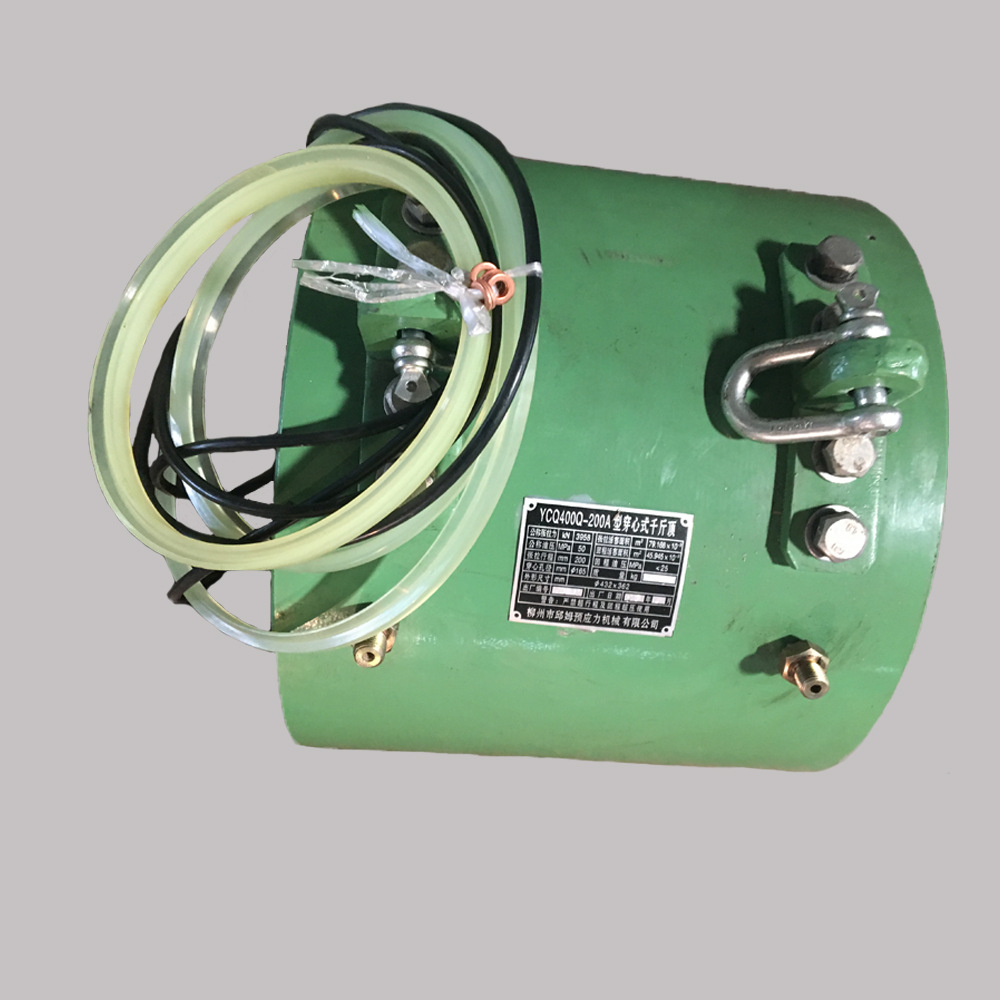

邱姆 热销 预应力 机械 张拉设备 YDCQ型 液压 穿心式千斤顶
浏览: 220
单价: 2400.00元/台
最小起订量: 2 台
供货总量: 585 台
发货期限: 自买家付款之日起 5 天内发货
有效期至: 长期有效
最后更新: 2023-07-31 16:18

详细信息

详情页1_02

详情页1_03
undefined

undefined

undefined

undefined



undefined



undefined



undefined




详情页1_04

   YDC型系列轻型穿心式千斤顶是一种通用型预应力用千斤顶,采用新型密封技术、特殊工艺,优化设

计和计算,改进结构形式后更加轻量化的一种新型千斤顶,它具有体积小、重量轻、结构紧凑、密封性能

好、操作方便等特点,轴向长度缩短,需预留的预应力钢绞线长度缩短,可节约大量钢绞线材料。



  主要用于QMV系列锚具和其他同类型的锚具的张拉锚固,当配置不同的附件,可分别张拉镦头锚、冷铸

锚等锚具。本千斤顶不适用顶推、顶举及落梁。

一、产品规格和型号含义:

YDC穿心顶型号解析


二、工作原理:

    本型千斤顶的油缸、前端盖、后端盖、前密封板、和穿心套连接形成一体,构成一组“不动体”。

而千斤顶的活塞为“运动体”,当液压油推动“运动体”向右运动时即可进行张拉;当液压油推动“运动体”向左运动时,即是张拉结束后活塞回程。

三、配用油管:G6III高压油管

四、液压油选用:

   65℃、运动粘度为15~50㎜2/s、杂质直径不大于137μm并具有一定防锈能力的优质矿物油,推荐冬季

采用32#液压油,夏季采用46#液压油,当在特殊环境中使用,需另行选用。

五、产品构造示意图及技术参数(以下参数如有变动,以公司最新资料或合同规定为准):

穿心顶结构示意图

c穿心顶技术参数

穿心顶技术参数02




注:规格型号可根据用户需求特殊定制。

温馨提示:因市场价格波动大,详情请旺旺咨询!
