粉煤灰砌块(A3.5,B06)

    粉煤灰是煤燃烧后的烟气中的细灰，是燃煤电厂排出的主要固体废物。粉煤灰砌块是一种能源回收再利用的绿色环保的砖块。被大量使用。

    粉煤灰砖是以粉煤灰、石灰为主要原料，掺加适量石膏、外加剂和集料等，经坯料配制、轮碾碾练、机械成型、水化和水热合成反应而制成的实心粉煤灰砖，

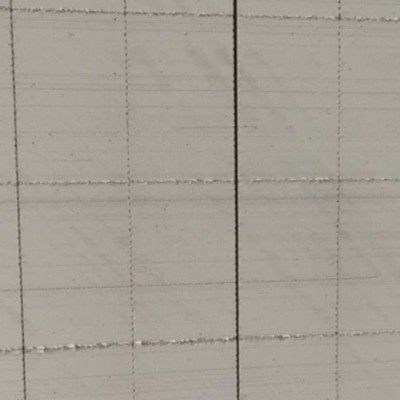

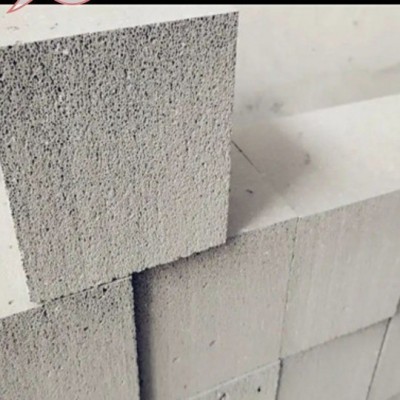

粉煤灰砌块

　一.外观

1.粉煤灰砖的颜色

制品的颜色为本色，即青灰色，和青色粘土砖相似，也可根据用户需要加入颜料做成多种彩色砖。

2.粉煤灰砖的外型 粉煤灰砖的外型为直角六面体。

建筑材料的耐久性一般是指在不同使用条件下，受各种侵蚀介质的反复作用后，所能保持使用要求的物理力学性能的能力。粉煤灰砖的耐久性能主要表现在抗冻、耐水、干湿交替等项目，现分别介绍如下：

1.抗冻性与耐水性

抗冻性和耐水性是反应制品耐久性的两项重要指标，特别是抗冻性。抗冻性是将试样在零下15～20℃冻5小时，在10～20℃的水中融化3小时，经如此冻融循环15次后的强度损失及外观破坏情况来衡量。

    粉煤灰砖由于主要采用粉煤灰，通过扫描电子显微镜观察，粉煤灰颗粒偏粗，有较多空隙的熔渣颗粒和玻璃小球，因而吸水速度较慢，一般要24小时才能达到饱和状态。

粉煤灰砖的吸水率一般为8.26～14.0%，比粘土砖略低(粘土砖14.29～16.7%)长期浸泡水中，强度会继续上涨。经15次冻融循环后，外观基本完整，抗压强度达8～16Mpa，干质量损失小于2.0%，它的抗冻性和耐水性都是良好的。

2.干湿交替循环

    干湿交替循环，就是将制品放入水中浸湿到规定时间，再放入干燥箱中干燥，干燥后再放入水中浸湿，这样往复为一个循环。试样经15次干湿循环后，强度比原来还有提高。
